结构光3D扫描系统

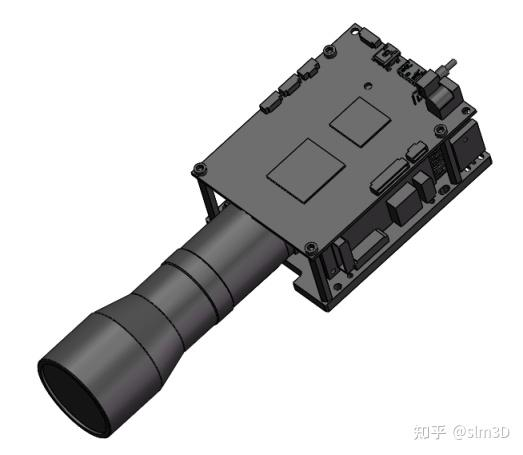

## 结构光3D扫描系统 >i **信息提示** > > **目的：测量2m2m2.5m的大体积物体，精度±10mm** #### 系统组成： * 结构光投影仪：1-2台 * 工业相机：2-4台 * 编码标定板：用于系统标定 * 数据处理工作站  #### 工作原理： >i **信息提示** > > 通过投影编码图案到物体表面，用相机捕捉变形图案，基于三角测量原理计算3D形状。系统采用多频相移技术，提高测量精度和抗干扰能力。 #### 精度保障： * 单次测量幅面：150mm-3000mm，适合大尺寸物体 * 精度：0.008mm-0.05mm，远超±10mm要求 * 采用外差式多频相移技术，减少环境光干扰，提高远距离测量稳定性 #### 实施要点： * 系统标定：使用编码标定板进行高精度标定 * 多视角扫描：规划扫描路径，确保全覆盖 * 数据拼接：利用自动拼接和重叠面删除技术，提高80%以上扫描效率 #### 优势： * 无需喷显影剂，适合在线检测 * 测量速度快，单幅扫描3-6秒 * 可移动便携，适合现场测量
